Nissan Qashqai 2024 Naudotojo vadovas
6.3.1.1. Galimi vaizdai (modeliuose be 3D vaizdo)
Atstumo rodomosios linijos ir automobilio pločio rodomosios linijos turėtų būti naudojamos kaip nuorodos tik tada, kai automobilis yra ant lygaus grįsto paviršiaus. Ekrane matomas atstumas gali skirtis nuo tikrojo atstumo tarp automobilio ir rodomų daiktų.
Rodomąsias linijas ir apžvalginį vaizdą naudokite kaip nuorodas. Šioms linijoms ir apžvalginiam vaizdui įtakos turi keleivių skaičius, degalų kiekis, automobilio padėtis, kelio būklė ir nuolydis.
Jei uždėtos skirtingo dydžio padangos, numatomo kurso linijos ir apžvalginis vaizdas gali būti rodomi netinkamai.
Kai važiuojate į įkalnę, daiktai ekrane yra toliau, nei atrodo. Kai važiuojate nuokalne, daiktai ekrane yra arčiau, nei atrodo.
Daiktai galinio vaizdo monitoriuje atrodys atversti, kaip tie, kurie matomi galinio vaizdo ir išorės veidrodėliuose.
Naudokitės veidrodėliais arba pažvelkite iš tikrųjų, kad tinkamai įvertintumėte atstumus iki daiktų.
Atstumas iki daiktų, matomų galinio vaizdo ekrane, skiriasi nuo tikrojo atstumo, nes naudojamas plačiakampis objektyvas.
Ant apsnigto arba slidaus kelio numatomo kurso linija ir tikrojo kurso linija gali skirtis.
Automobilio plotis ir numatomo kurso linijos yra platesnės nei tikrasis plotis ir kursas.

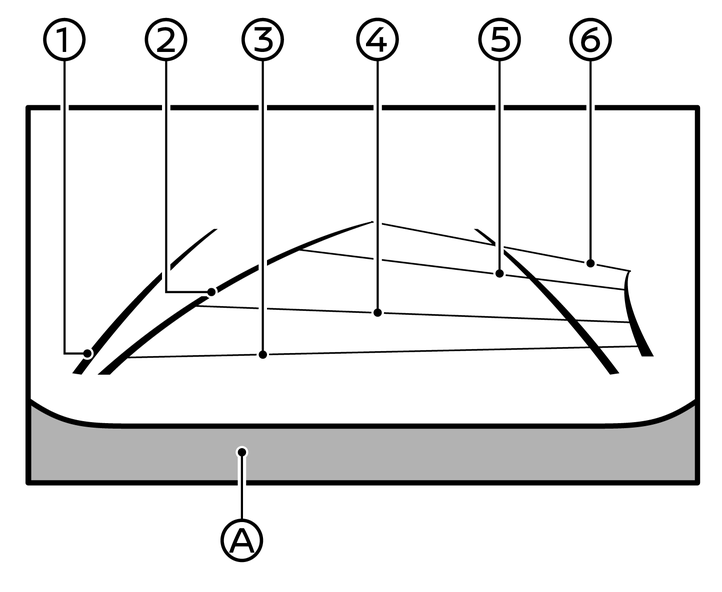

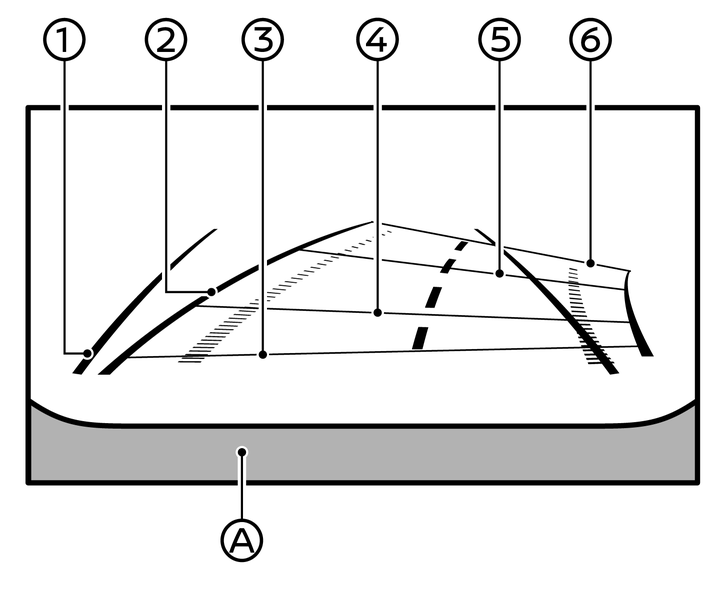

Vaizdas iš priekio ir galo
Pagrindinės linijos, nurodančios apytikslį automobilio plotį ir atstumus iki objektų pagal automobilio kėbulo liniją (A), rodomos monitoriuje.
Automobilio pločio orientacinės linijos (1):
Rodo automobilio plotį.
Numatomo kurso linijos (2):
Nurodykite numatomą kursą, kai važiuojate automobiliu. Numatomo kurso linijos judės pagal tai, kiek pasuksite vairą.
Atstumo rodomosios linijos:
Nurodo atstumus nuo automobilio kėbulo.
Raudona linija (3): maždaug 0,5 m (1,5 pėd.)
Mėlyna linija (4): maždaug 1 m (3 pėd.)
Mėlyna linija (5): maždaug 2 m (7 pėd.)
Mėlyna linija (6): maždaug 3 m (10 pėd.)
Vaizdas iš priekio monitoriuje nebus rodomas, jei automobilio greitis viršys 20 km/h (12 mi/h).

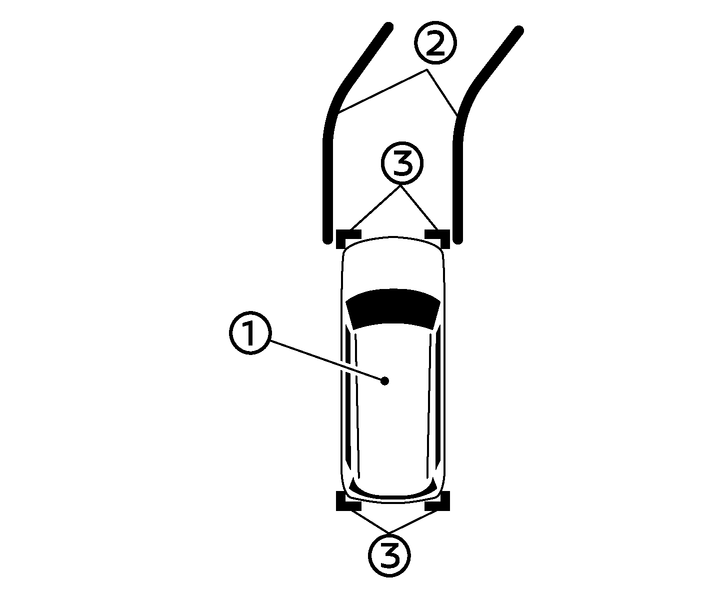

Apžvalginis vaizdas
Apžvalginiame vaizde rodomas automobilio vaizdas iš viršaus – tai padeda įvertinti automobilio padėtį ir numatomą kursą į stovėjimo vietą.
Automobilio simbolis (1) rodo automobilio padėtį. Atkreipkite dėmesį, kad atstumas iki objektų apžvalginio vaizdo monitoriuje skiriasi nuo realaus atstumo.
Numatomo kurso linijos (2) rodo numatomą kursą važiuojant automobiliu.
Raudoni žymekliai (3) rodomi, kai sonaras išjungtas arba tame kampe nėra sonaro.
Apžvalginio vaizdo objektai atrodys esantys toliau nei iš tikrųjų.
Aukšti daiktai, pavyzdžiui, šaligatvio kraštas arba automobilis, gali būti nesulygiuoti arba nematomi vaizduose.
Virš kameros esantys daiktai negali būti rodomi.
Kai pasikeičia vaizdo kameros padėtis, apžvalginis vaizdas gali būti nesulygiuotas.
Žemės linija gali būti nesulygiuota ir matoma, kai yra tiesi visų vaizdų atžvilgiu. Labiau nesulygiuojama, kai linija eina toliau nuo automobilio.

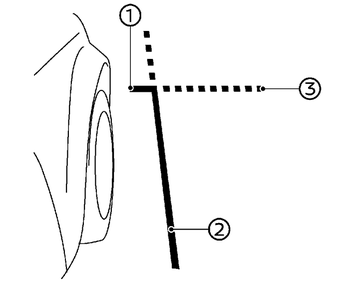

Priekinis šoninis vaizdas
Pagrindinės linijos:
Monitoriuje matomos rodomosios linijos rodo automobilio plotį ir priekinį automobilio galą.
Priekinė automobilio linija (1) rodo priekinę automobilio dalį.
Šoninė automobilio linija (2) rodo automobilio plotį kartu su išorės veidrodėliais.
Abiejų (3) priekinių ir (1) šoninių (2) linijų pailginimas rodomas žalia taškine linija.
Posūkio signalo žibintas gali būti panašus į automobilio šoninę liniją. Tai nėra gedimas.

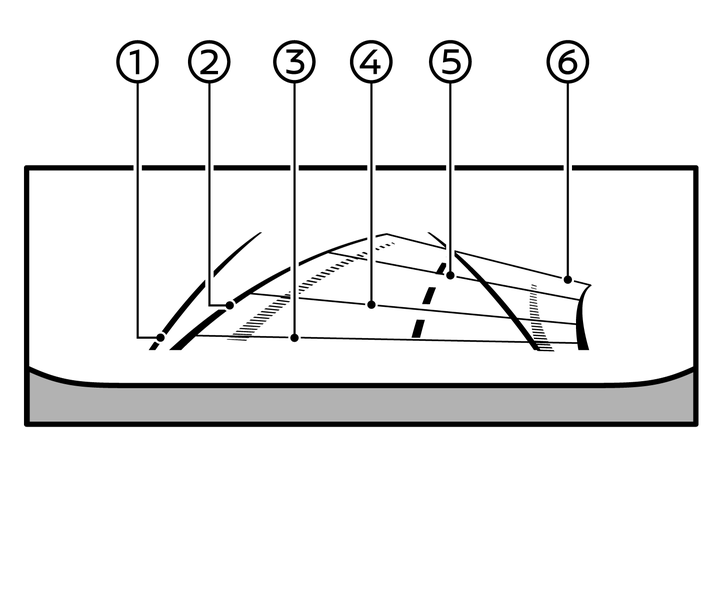

Galinis plačiakampis vaizdas
Galinis vaizdas rodomo įprastinį vaizdą padalytame ekrane, o galinis plačiakampis vaizdas rodo platesnę sritį visame ekrane ir suteikia galimybę pasižiūrėti už dešiniojo ir kairiojo kampo.
Automobilio pločio orientacinės linijos (1):
rodo apytikslį automobilio plotį.
Numatomo kurso linijos (2):
Nurodykite numatomą kursą, kai važiuojate automobiliu. Numatomo kurso linijos judės pagal tai, kiek pasuksite vairą.
Atstumo rodomosios linijos:
Nurodo atstumus nuo automobilio kėbulo.
Raudona linija (3): maždaug 0,5 m (1,5 pėd.)
Mėlyna linija (4): maždaug 1 m (3 pėd.)
Mėlyna linija (5): maždaug 2 m (7 pėd.)
Mėlyna linija (6): maždaug 3 m (10 pėd.)
