Pagrindinės linijos, nurodančios apytikslį automobilio plotį ir atstumus iki objektų pagal automobilio kėbulo liniją (A), rodomos monitoriuje.

Automobilio pločio orientacinės linijos (1):

Rodo automobilio plotį.

Numatomo kurso linijos (2):

Nurodykite numatomą kursą, kai važiuojate automobiliu. Numatomo kurso linijos judės pagal tai, kiek pasuksite vairą.

Atstumo rodomosios linijos:

Nurodo atstumus nuo automobilio kėbulo.

Vaizdas iš priekio monitoriuje nebus rodomas, jei automobilio greitis viršys 20 km/h (12 mi/h).

Jei greitis viršija 20 km/h, (12 mi/h) ekranas persijungia į navigacijos ekraną (jei yra) ir vaizdas yra ribojamas.

Apžvalginiame vaizde rodomas automobilio vaizdas iš viršaus – tai padeda įvertinti automobilio padėtį ir numatomą kursą į stovėjimo vietą.

Automobilio simbolis (1) rodo automobilio padėtį. Atkreipkite dėmesį, kad atstumas iki objektų apžvalginio vaizdo monitoriuje skiriasi nuo realaus atstumo.

Numatomo kurso linijos (2) rodo numatomą kursą važiuojant automobiliu.

Geltoni žymekliai (3) rodomi, kai sonaras išjungtas arba tame kampe nėra sonaro.

Galite įrašyti taškus, kuriuose automatiškai pasirodo priekinis plačiakampis vaizdas, kai automobilis yra maždaug už 30 metrų (110 pėdų) nuo įrašytos vietos. Tai gali praversti, kai vairuotojui reikia patikrinti nematomus kampus prasto matomumo sankryžose.

Norėdami įrašyti vietą, palieskite vietos įrašymo piktogramą (jei yra).

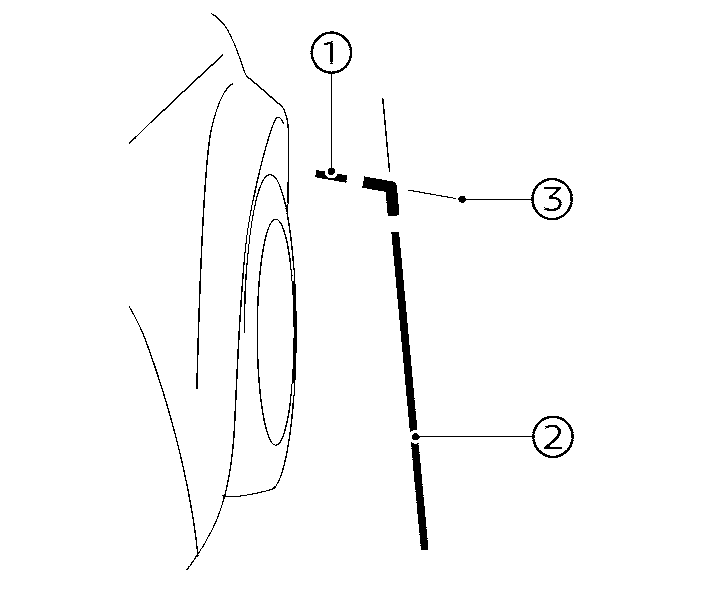

Pagrindinės linijos:

Monitoriuje matomos rodomosios linijos rodo automobilio plotį ir priekinį automobilio galą.

Priekinė automobilio linija (1) rodo priekinę automobilio dalį.

Šoninė automobilio linija (2) rodo automobilio plotį kartu su išorės veidrodėliais.

Abiejų (3) priekinių ir (1) šoninių (2) linijų pailginimas rodomas mėlyna linija.

Posūkio signalo žibintas gali būti panašus į automobilio šoninę liniją. Tai nėra gedimas.

Priekinis / galinis vaizdas rodomo įprastinį vaizdą padalytame ekrane, o priekinis / galinis plačiakampis vaizdas rodo platesnę sritį visame ekrane ir suteikia galimybę pasižiūrėti už dešiniojo ir kairiojo kampo.

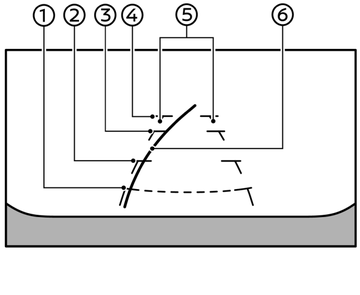

Automobilio pločio orientacinės linijos (1):

rodo apytikslį automobilio plotį.

Numatomo kurso linijos (2):

Nurodykite numatomą kursą, kai važiuojate automobiliu. Numatomo kurso linijos judės pagal tai, kiek pasuksite vairą.

Atstumo rodomosios linijos:

Nurodo atstumus nuo automobilio kėbulo.

Vaizdas iš priekio monitoriuje nebus rodomas, jei automobilio greitis viršys 20 km/h (12 mi/h).

Jei greitis viršija 20 km/h, (12 mi/h) ekranas persijungia į navigacijos ekraną (jei yra) ir vaizdas yra ribojamas.

Galinio vaizdo padidinimas rodo padidintą galinę grindinio sritį. Tai suteikia aiškesnį ribotą galiną vaizdą su numatoma centrine linija, kuri gali praversti, pvz., kabinant priekabą prie automobilio.

Norėdami išjungti arba įjungti galinio vaizdo apdidinimą, palieskite galinio vaizdo padidinimo piktogramą, kai įjungtas kameros ekranas. .

Nematomo variklio gaubto vaizdas suteikia naudotojui galimybę matyti kelio paviršių po virtualiai permatomu automobilio kėbulu. Tai gali praversti, pvz., bandant nukreipti priekinius ratus ant automatinės plovyklos bėgių arba stengiantis nekliudyti bortelio judant lėtai.

Norėdami įjungti nematomo variklio gaubto vaizdą, palieskite nematomo variklio gaubto vaizdo piktogramą (8). Pirmieji vaizdai pasirodys, automobiliui pajudėjus maždaug 3 metrus (10 pėdų). Norėdami išjungti nematomo variklio gaubto vaizdą, pasirinkite kitą vaizdą.

Kelio paviršiaus vaizdas po kėbulu generuojamas iš priekinės kameros vaizdų ir neatspindi realaus kelio paviršiaus po automobilio kėbulu.

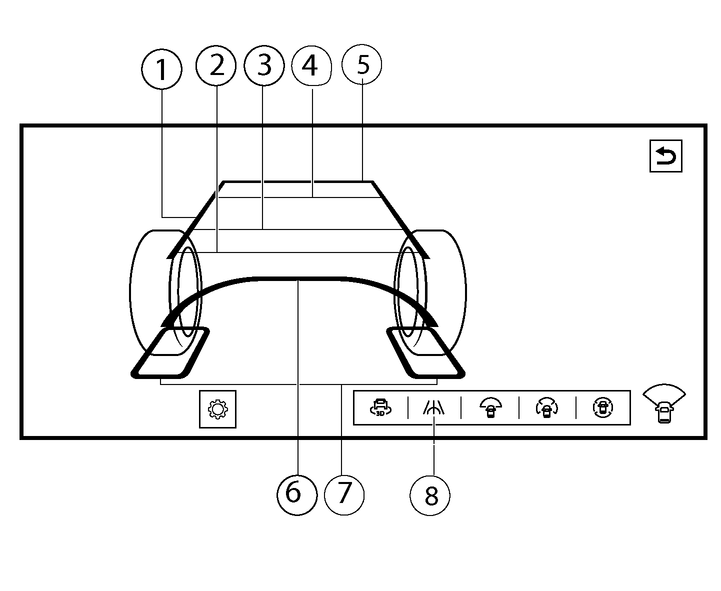

Numatomo kurso linijos (1):

Nurodykite numatomą kursą, kai važiuojate automobiliu. Numatomo kurso linijos judės pagal tai, kiek pasuksite vairą. Numatomo kurso linijos nebus rodomos galiniame vaizde, kai vairas yra neutralioje padėtyje.

Atstumo gairės (2)–(5):

Atstumo rodomosios linijos:

Nurodo atstumus nuo automobilio kėbulo.

Automobilio kontūras (6) :

Vaizduoja priekinės automobilio dalies kontūrą.

Ratų srities linijos (7) :

Vaizduoja priekinių ratų kontūrus.

Nematomo variklio gaubto piktograma (8) :

Palieskite piktogramą, kad aktyvintumėte nematomo gaubto vaizdą.

Nematomo variklio gaubto vaizdas nebus rodomas, jei automobilio greitis viršys 20 km/h (12 mi/h).

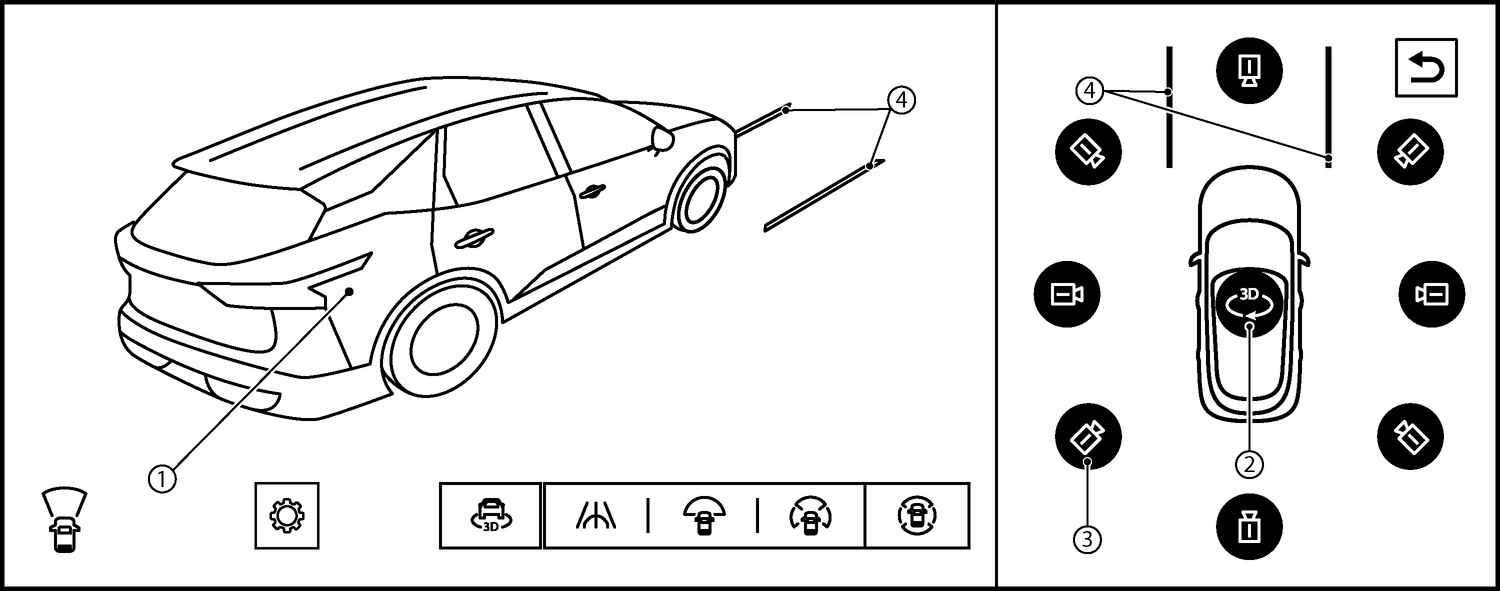

3D vaizde rodomas 360 laipsnių vaizdas aplink automobilį – tai padeda įvertinti automobilio padėtį ir numatomą trajektoriją į stovėjimo vietą. 3D vaizdas nerodomas įjungus R (atbulinės eigos) pavarą.

Automobilio vaizdą (1) galima pasukti palietus pasukimo piktogramą (2). Liečiant pasukimo piktogramą, pasirodo automobilio vaizdas ir aplinkinės srities vaizdas ir apsisuka 360°, kad patikrintų automobilio aplinką.

Automobilio vaizdą galima pasukti braukiant patį automobilio vaizdą.

8 skirtingas kameros kryptis galima pasirinkti liečiant kameros padėties piktogramą (3).

Numatomo kurso linijos (4) rodo numatomą kursą važiuojant automobiliu.

3D vaizde rodomas atstumas iki objektų skiriasi nuo realaus atstumo.

Yra keletas vietų, kuriose sistema objektų nerodys. Daugiau informacijos žr.

[Automatic 360° moving] (automatinis 360° judėjimas) (jei yra)

Paspaudus mygtuką <CAMERA>, pirmą kartą po degimo jungiklio įjungimo, pasirodys automobilio ir aplinkos vaizdas ir apsisuks 360° ([Automatic 360° moving] (automatinis 360° judėjimas), kad patikrintų automobilio aplinką.

Norėdami išjungti arba įjungti funkciją [Automatic 360° moving] (automatinis 360° judėjimas), palieskite kai rodomas kameros ekranas, kad atidarytumėte meniu [Settings] (Nustatymai). Tada pasirinkite [Automatic 360° moving] (automatinis 360° judėjimas), kad įjungtumėte arba išjungtumėte funkciją.
