6.6.1. MOD sistemos veikimas

Automobilio MOD sistema įsijungs automatiškai esant toliau nurodytoms sąlygoms.

  • Kai perjungimo svirties padėtis yra R (atbulinė eiga).

  • Nuspaudus mygtuką <CAMERA>, kad ekrane įsijungtų išmaniojo aplinkinio vaizdo monitoriaus sistema.

  • Kai automobilio greitis sumažėja iki mažesnio nei maždaug 8 km/h (5 mi/h).

Kai rodomas vaizdo kameros vaizdas, MOD sistema veikia esant šioms sąlygoms:

  • Kai sustabdžius automobilį transmisija nustatyta į padėtį P (stovėjimas) arba N (neutrali), MOD sistema judančius objektus aptinka įjungus apžvalginį vaizdą. MOD sistema neveiks, jei bus atidarytos kurios nors durelės. Jei išoriniai veidrodėliai yra užlenkti, MOD gali veikti netinkamai.

  • Kai pavarų perjungimo svirtis nustatyta į padėtį D (važiavimas), o automobilio greitis yra mažesnis nei maždaug 8 km/h (5 myl./val.), MOD sistema aptiks judančius objektus priekiniame ir priekiniame plačiakampiame vaizde.

  • Kai pavarų perjungimo svirtis nustatyta į padėtį R (atbulinė eiga), o automobilio greitis yra mažesnis nei maždaug 8 km/h (5 myl./val.), MOD sistema aptiks judančius objektus galiniame arba galiniame plačiakampiame vaizde. MOD sistema neveiks, jei bus atidarytos galinės durelės.

MOD sistema neaptinka judančių objektų, kai įjungtas priekinis šoninis vaizdas. Įjungus šį vaizdą MOD piktograma ekrane nerodoma.

Kai MOD sistema aptinka judantį objektą šalia automobilio, toje vietoje, kurioje aptiktas objektas, vaizde bus rodomas geltonas rėmelis ir pasigirs vienkartinis signalas. Jei MOD sistemos aptiktas judantis objektas išlieka, geltonas rėmelis rodomas toliau.


Kol skamba RCTA garsinis signalas (jei įrengta), MOD sistema signalo neleidžia.


Pavaizduotas ekrano išdėstymas skirtas automobilio modeliams su vairu kairėje pusėje (AVK). Automobilių su vairu dešinėje (AVD) modeliuose ekrano išdėstymas bus atvirkščias.

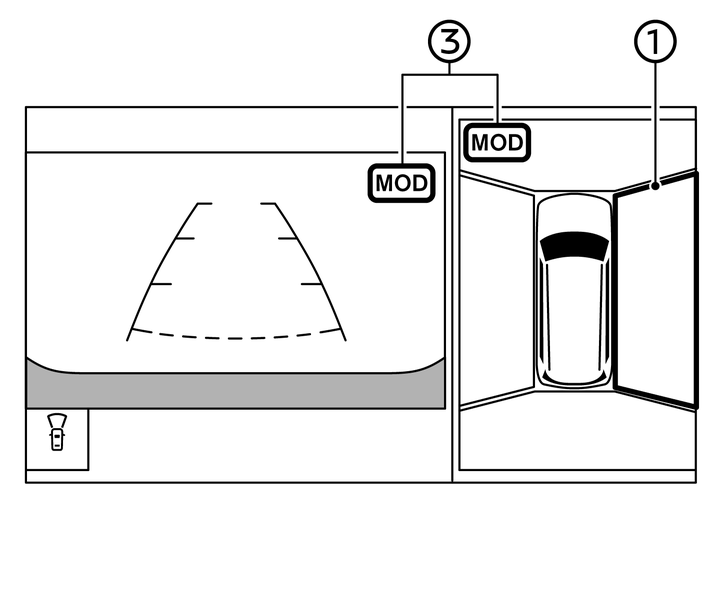

Apžvalginio vaizdo režimu visuose kameros vaizduose (priekyje, gale, dešinėje, kairėje) matomas geltonas rėmelis (1) priklauso nuo aptikto judančio objekto vietos.

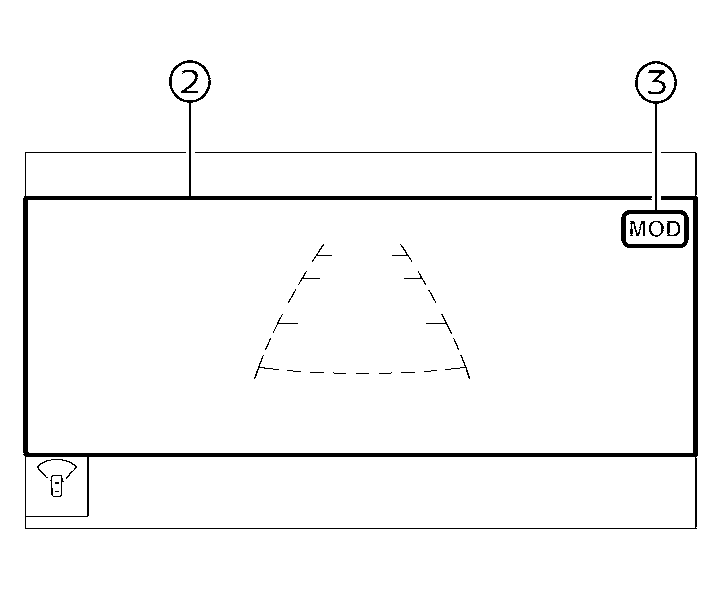

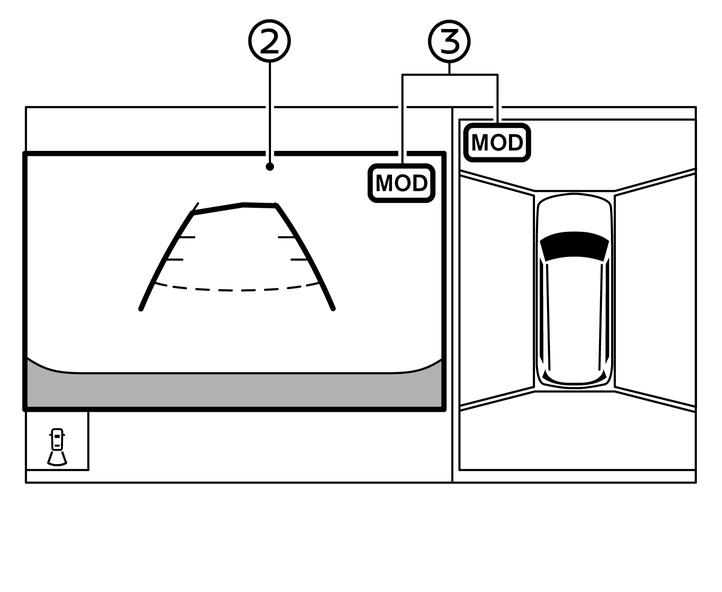

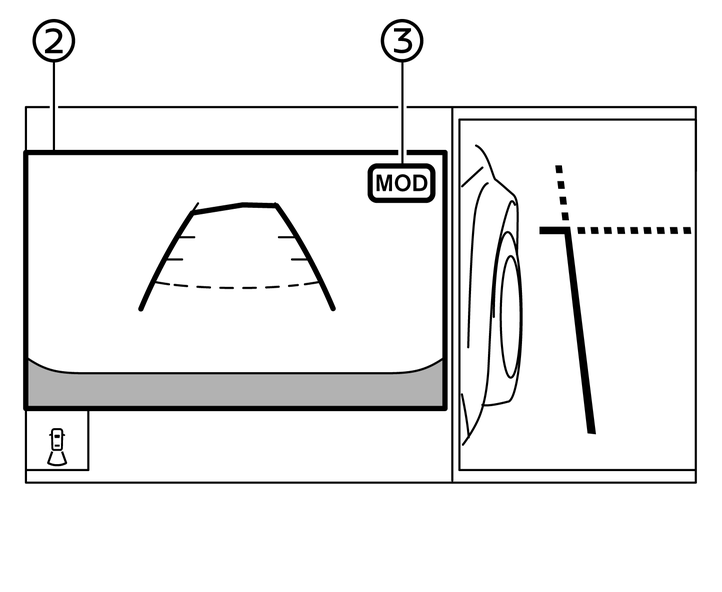

Geltonas rėmelis (2) rodomas priekiniame vaizde, galiniame vaizde, priekiniame plačiakampiame vaizde ir galiniame plačiakampiame vaizde.

Žalios spalvos MOD piktograma (3) rodinyje bus rodoma veikiant MOD sistemai. Pilka MOD piktograma (3) vaizde bus rodoma, kai MOD sistema neveiks.

Jei MOD sistemą išjungsite, MOD piktograma (3) nebus rodoma.
